محل نصب و مراحل نصب شستی اعلام حریق آریاک؛ راهنمای کامل نصب و جانمایی

شستی اعلام حریق آریاک یکی از تجهیزات مهم سیستم اعلام حریق است که امکان اعلام دستی حریق را برای افراد حاضر در ساختمان فراهم می کند. اگر فردی پیش از فعال شدن دتکتورها متوجه دود، شعله یا شرایط غیرعادی شود، می تواند با فعال کردن شستی، سیگنال حریق را به مرکز کنترل ارسال کند.

بنابراین انتخاب صحیح محل نصب شستی اعلام حریق آریاک به اندازه کیفیت خود تجهیز اهمیت دارد. شستی باید در محلی قرار بگیرد که به راحتی دیده شود، دسترسی به آن سریع باشد و فرد برای فعال کردن آن مجبور نباشد وارد محدوده خطر شود.

در این مقاله، محل مناسب نصب شستی اعلام حریق آریاک، ارتفاع نصب، نحوه جانمایی، مراحل نصب، کابل کشی، اتصال به پنل و تست عملکرد آن را بررسی می کنیم.

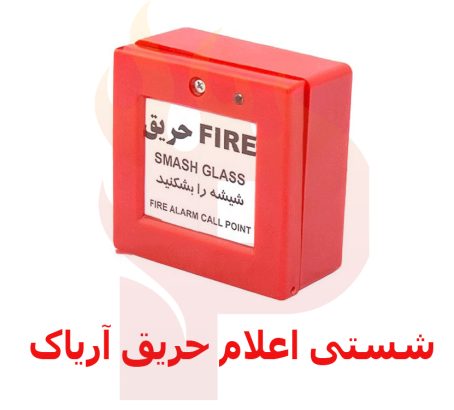

شستی اعلام حریق آریاک چیست؟

شستی اعلام حریق یا Manual Call Point تجهیزی است که برای اعلام دستی وضعیت حریق استفاده می شود. برخلاف دتکتور دود یا حرارت که به صورت خودکار شرایط محیط را بررسی می کند، شستی توسط فرد فعال می شود.

در زمان مشاهده حریق، فرد می تواند شستی را فعال کند تا سیگنال اعلام حریق از طریق مدار سیستم به مرکز کنترل منتقل شود. پنل پس از دریافت این سیگنال، وضعیت حریق را اعلام کرده و بر اساس طراحی سیستم، تجهیزات هشدار مانند آژیرها را فعال می کند.

شستی اعلام حریق آریاک نیز در سیستم های اعلام حریق مورد استفاده قرار می گیرد و جانمایی و سیم بندی آن باید متناسب با نوع سیستم، مرکز کنترل و مدل دقیق شستی انجام شود.

محل نصب شستی اعلام حریق آریاک کجاست؟

یکی از مهم ترین نکات در طراحی سیستم اعلام حریق، انتخاب محل مناسب برای شستی های دستی است. شستی باید در نقاطی قرار بگیرد که افراد هنگام مشاهده حریق بتوانند در کوتاه ترین زمان ممکن به آن دسترسی پیدا کنند.

مهم ترین محل های پیشنهادی برای نصب شستی عبارتند از:

۱. مسیرهای خروج ساختمان

مسیرهای خروج یکی از مهم ترین محل ها برای نصب شستی هستند. فردی که هنگام خروج از ساختمان با حریق مواجه می شود باید بتواند بدون جستجوی طولانی، شستی را پیدا و فعال کند.

۲. ورودی و خروجی راه پله

در ساختمان های چند طبقه، اطراف راه پله و مسیرهای دسترسی به راه پله از نقاط مهم برای جانمایی شستی محسوب می شوند.

۳. پاگرد راه پله

در پروژه هایی که طراحی سیستم و ضوابط محلی چنین جانمایی را ایجاب می کند، نصب شستی در نقاط مناسب پاگرد می تواند دسترسی افراد را هنگام عبور بین طبقات آسان تر کند.

۴. راهروهای اصلی

در راهروهای ساختمان باید نقاطی برای نصب شستی در نظر گرفته شود که از بخش های مختلف ساختمان دسترسی مناسبی داشته باشند.

۵. نزدیک خروجی های اضطراری

قرار دادن شستی در نزدیکی خروجی های اضطراری می تواند امکان اعلام سریع حریق را برای افرادی که در حال ترک ساختمان هستند فراهم کند.

۶. نقاط پرتردد و قابل مشاهده

شستی نباید در محلی نصب شود که پشت تجهیزات، تابلو، در، کمد یا سایر موانع پنهان شود. قابل مشاهده بودن شستی یکی از الزامات مهم جانمایی صحیح آن است.

شستی اعلام حریق آریاک در چه محلی نباید نصب شود؟

صرف انتخاب یک دیوار خالی برای نصب شستی کافی نیست. محل نصب باید از نظر دسترسی و ایمنی نیز مناسب باشد.

از نصب شستی در محل های زیر باید اجتناب شود، مگر اینکه طراحی پروژه شرایط خاصی را ایجاب کند:

• پشت در یا محل هایی که با باز شدن در پوشانده می شوند
• داخل کمد یا محفظه بسته
• پشت تجهیزات و تابلوها
• محل های بسیار دور از مسیرهای عبور
• نقاطی که احتمال برخورد شدید تجهیزات یا وسایل با شستی وجود دارد
• مکان هایی که دسترسی افراد به آنها دشوار است
• محل هایی که شستی در زمان قطع روشنایی به سختی قابل تشخیص باشد

هدف اصلی این است که فرد بتواند در شرایط اضطراری، شستی را سریع پیدا کند و بدون مواجه شدن با خطر غیرضروری آن را فعال کند.

ارتفاع نصب شستی اعلام حریق آریاک

ارتفاع نصب یکی دیگر از موارد مهم در اجرای سیستم اعلام حریق است. در اجرای متداول، شستی در ارتفاعی نصب می شود که برای افراد مختلف به راحتی قابل دسترس باشد.

در بسیاری از پروژه ها ارتفاع حدود ۱.۲ تا ۱.۴ متر از کف تمام شده در نظر گرفته می شود؛ با این حال، عدد نهایی باید بر اساس نقشه اجرایی، ضوابط پروژه، الزامات آتش نشانی و استاندارد مورد استفاده تعیین شود.

نکته مهم این است که ارتفاع نصب همه تجهیزات اعلام حریق را نمی توان با یک عدد ثابت تعیین کرد. شرایط ساختمان، کاربری، الزامات پروژه و مقررات محلی باید در نظر گرفته شود.

مراحل نصب شستی اعلام حریق آریاک

نصب شستی فقط شامل نصب بدنه روی دیوار نیست و باید از مرحله جانمایی تا تست نهایی با دقت انجام شود.

مرحله اول: بررسی نقشه سیستم اعلام حریق

در ابتدا نقشه سیستم اعلام حریق ساختمان بررسی می شود. محل شستی ها باید با توجه به مسیرهای خروج، تقسیم بندی ساختمان، زون بندی و نقاط دسترسی تعیین شده باشد.

در این مرحله همچنین باید مشخص شود شستی مورد استفاده با مرکز کنترل و ساختار سیستم اعلام حریق سازگاری دارد.

مرحله دوم: انتخاب محل مناسب

پس از بررسی نقشه، محل دقیق نصب روی دیوار مشخص می شود.

محل انتخاب شده باید:

• قابل مشاهده باشد
• دسترسی سریع داشته باشد
• در مسیر مناسب خروج قرار داشته باشد
• توسط تجهیزات دیگر پوشانده نشود
• از نظر مکانیکی شرایط مناسبی برای نصب داشته باشد

مرحله سوم: تعیین ارتفاع

ارتفاع نصب از کف تمام شده اندازه گیری و محل قرارگیری پایه شستی مشخص می شود.

در این مرحله باید دقت شود که ارتفاع و موقعیت شستی با سایر تجهیزات، درها و مسیر عبور افراد تداخل ایجاد نکند.

مرحله چهارم: آماده سازی محل نصب

محل سوراخ کاری و نقاط اتصال پایه مشخص می شود. در صورت نیاز، قوطی یا زیرسازی مناسب برای نصب آماده می شود.

پایه باید روی سطحی محکم نصب شود تا هنگام فعال کردن شستی، بدنه حرکت نکند یا از دیوار جدا نشود.

مرحله پنجم: نصب پایه شستی

پایه یا قسمت مربوط به نصب شستی با پیچ و رول پلاک مناسب روی دیوار ثابت می شود.

استفاده از اتصالات مناسب اهمیت زیادی دارد، زیرا شستی در زمان فعال شدن توسط کاربر تحت فشار قرار می گیرد.

مرحله ششم: اجرای کابل

کابل مدار اعلام حریق از مسیر طراحی شده تا محل شستی هدایت می شود.

در کابل کشی باید به موارد زیر توجه شود:

• استفاده از کابل مناسب سیستم اعلام حریق
• رعایت مسیر کابل کشی تعیین شده در نقشه
• حفاظت کابل در برابر آسیب مکانیکی
• جلوگیری از قرارگیری نامناسب کابل در کنار منابع ایجادکننده اختلال
• رعایت الزامات مربوط به مسیرهای کابل کشی پروژه

در پروژه های حرفه ای، کابل کشی سیستم اعلام حریق باید مطابق نقشه و الزامات اجرایی انجام شود و صرفا به اتصال صحیح دو رشته سیم محدود نیست.

مرحله هفتم: سیم بندی شستی

پس از رسیدن کابل به محل شستی، سیم ها مطابق نقشه سیم بندی به ترمینال های مربوطه متصل می شوند.

نکته بسیار مهم این است که ترمینال بندی را نباید صرفا بر اساس رنگ سیم یا ظاهر شستی انجام داد. شماره ترمینال ها و نحوه اتصال باید از روی نقشه یا دستورالعمل همان مدل شستی آریاک و نوع مرکز کنترل بررسی شود.

در سیستم های متعارف، شستی معمولا در مدار زون قرار می گیرد و نحوه اتصال آن باید با ساختار همان پنل سازگار باشد.

مرحله هشتم: نصب بدنه شستی

پس از اتمام سیم بندی، بدنه شستی روی پایه قرار گرفته و محکم می شود.

در این مرحله باید بررسی شود که:

• بدنه کاملا ثابت باشد
• شستی به راحتی قابل مشاهده باشد
• دسترسی به قسمت فعال کننده آن مسدود نباشد
• تجهیزات دیگر جلوی آن را نگرفته باشند

مرحله نهم: اتصال به مرکز کنترل

مدار شستی به زون یا مدار مربوطه در مرکز کنترل اعلام حریق متصل می شود.

در این مرحله باید سازگاری شستی، نوع مدار، مقاومت انتهای خط و سایر اجزای مدار مطابق طراحی سیستم بررسی شود.

نحوه اتصال دقیق به مدل مرکز کنترل و مدل شستی بستگی دارد؛ بنابراین برای شستی آریاک نیز باید نقشه سیم بندی مربوط به همان تجهیز ملاک قرار گیرد.

مرحله دهم: تست شستی

پس از اتمام نصب و راه اندازی، عملکرد شستی باید آزمایش شود.

در تست عملکرد باید بررسی شود که فعال شدن شستی باعث ارسال صحیح سیگنال به پنل می شود و مرکز کنترل وضعیت حریق را به درستی نمایش می دهد.

همچنین باید عملکرد تجهیزات هشدار مرتبط با سناریوی سیستم، مانند آژیرها، بررسی شود.

مرحله یازدهم: ریست سیستم

پس از پایان تست، شستی و مرکز کنترل به وضعیت عادی بازگردانده می شوند.

در این مرحله باید اطمینان حاصل شود که پس از ریست، سیستم خطا یا آلارم باقی مانده ندارد و پنل به وضعیت آماده به کار بازگشته است.

جدول مراحل نصب شستی اعلام حریق آریاک

مرحله	عملیات	نکته مهم
۱	بررسی نقشه	محل شستی بر اساس نقشه سیستم و مسیرهای خروج تعیین شود
۲	انتخاب محل	محل نصب باید قابل مشاهده و دارای دسترسی سریع باشد
۳	تعیین ارتفاع	ارتفاع با توجه به ضوابط پروژه و آتش نشانی تعیین شود
۴	آماده سازی	محل پیچ ها و زیرسازی مناسب آماده شود
۵	نصب پایه	پایه شستی کاملا محکم روی دیوار ثابت شود
۶	کابل کشی	کابل مناسب از مسیر طراحی شده تا شستی اجرا شود
۷	سیم بندی	اتصال سیم ها مطابق نقشه ترمینال بندی همان مدل انجام شود
۸	نصب بدنه	بدنه شستی روی پایه نصب و ثابت شود
۹	اتصال به پنل	شستی به مدار یا زون مربوطه متصل شود
۱۰	تست عملکرد	ارسال سیگنال حریق و عملکرد پنل و آژیرها بررسی شود
۱۱	ریست	سیستم به وضعیت عادی بازگردانده شود
۱۲	کنترل نهایی	دسترسی، استحکام، وضعیت ظاهری و عملکرد شستی بررسی شود

نکات مهم کابل کشی شستی اعلام حریق آریاک

کابل کشی بخش مهمی از نصب شستی است. حتی اگر خود شستی کیفیت مناسبی داشته باشد، اجرای نادرست کابل کشی می تواند باعث ایجاد خطا یا عملکرد نامناسب سیستم شود.

کابل باید بر اساس مشخصات پروژه انتخاب شود و مسیر آن نیز مطابق نقشه اجرایی باشد.

همچنین در محل هایی که احتمال آسیب مکانیکی به کابل وجود دارد، باید حفاظت مناسب برای کابل در نظر گرفته شود.

در پروژه های بزرگ، مسیر کابل های سیستم اعلام حریق باید با دقت بیشتری طراحی شود تا هم قابلیت اطمینان سیستم حفظ شود و هم الزامات مربوط به جداسازی و حفاظت کابل ها رعایت شود.

تفاوت نصب شستی آریاک با دتکتور

شستی و دتکتور هر دو در سیستم اعلام حریق نقش مهمی دارند، اما نحوه عملکرد آنها متفاوت است.

دتکتور دود، حرارت یا سایر انواع دتکتورها شرایط محیط را به صورت خودکار بررسی می کنند و در صورت تشخیص شرایط حریق، سیگنال مربوطه را به پنل ارسال می کنند.

اما شستی توسط انسان فعال می شود.

به همین دلیل وجود شستی در کنار دتکتورها اهمیت زیادی دارد. ممکن است فردی شعله یا دود را قبل از رسیدن شرایط حریق به آستانه عملکرد دتکتور مشاهده کند. در چنین شرایطی شستی می تواند امکان اعلام دستی سریع حریق را فراهم کند.

اشتباهات رایج هنگام نصب شستی آریاک

برخی اشتباهات می توانند قابلیت استفاده از شستی را در شرایط اضطراری کاهش دهند.

نصب در ارتفاع نامناسب

اگر شستی بیش از حد بالا یا پایین نصب شود، دسترسی افراد به آن دشوار خواهد شد.

نصب پشت مانع

قرار دادن شستی پشت در، کمد یا تجهیزات دیگر باعث کاهش دسترسی و دیده شدن آن می شود.

سیم بندی بدون توجه به نقشه

اتصال سیم ها بدون بررسی ترمینال های شستی و پنل می تواند باعث عملکرد نادرست یا ایجاد خطا در سیستم شود.

تست نکردن پس از نصب

نصب فیزیکی به تنهایی کافی نیست. عملکرد شستی باید پس از نصب بررسی شود.

بی توجهی به نقشه زون بندی

در سیستم های متعارف، محل قرارگیری شستی در مدار زون اهمیت دارد و باید مطابق طراحی سیستم اجرا شود.

آیا نصب شستی اعلام حریق آریاک نیاز به متخصص دارد؟

بله. اگرچه ساختار ظاهری شستی ساده است، اما نصب صحیح آن بخشی از یک سیستم ایمنی ساختمان محسوب می شود.

انتخاب محل، ارتفاع، کابل کشی، سیم بندی، اتصال به پنل، تست زون و بررسی عملکرد تجهیزات باید توسط فردی انجام شود که با سیستم اعلام حریق و نقشه اجرایی پروژه آشنایی داشته باشد.

در پروژه های ساختمانی نیز اجرای نهایی باید با ضوابط و الزامات مورد تایید مرجع مربوطه در همان پروژه مطابقت داشته باشد.

جمع بندی

محل نصب شستی اعلام حریق آریاک باید به گونه ای انتخاب شود که افراد بتوانند هنگام مشاهده حریق، در کوتاه ترین زمان ممکن به آن دسترسی پیدا کنند. مسیرهای خروج، راهروهای اصلی، اطراف راه پله و خروجی های اضطراری از جمله نقاط مهم برای بررسی جانمایی شستی هستند.

پس از تعیین محل، مراحل نصب شامل آماده سازی محل، نصب پایه، کابل کشی، سیم بندی، نصب بدنه، اتصال به مرکز کنترل و تست عملکرد انجام می شود.

در نهایت، مهم ترین اصل در نصب شستی آریاک این است که جانمایی و سیم بندی بر اساس نقشه پروژه، نوع سیستم، مدل دقیق شستی و مرکز کنترل انجام شود. به همین دلیل برای تعیین ترمینال ها و جزئیات سیم بندی نمی توان بدون مشخص بودن مدل دقیق، یک الگوی ثابت را برای تمام شستی های آریاک ارائه کرد.
